密封圈溝槽形狀的設計需綜合考慮多方面因素，以確保密封性能、使用壽命和加工可行性。以下是影響溝槽形狀的關鍵因素及其具體作用：

一、密封圈類型與材料特性

1. 密封圈類型

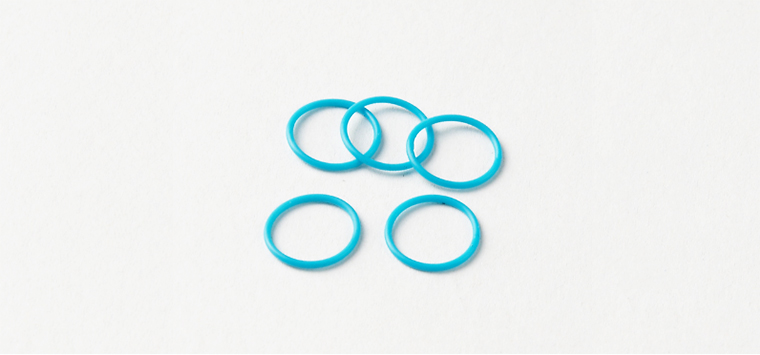

• O形圈：常用矩形溝槽，因其結構簡單、壓縮均勻。
• Y形圈/唇形圈：需設計梯形或燕尾槽，以匹配唇部結構，確保壓力下唇部貼緊密封面。
• U形圈：采用帶導向角的溝槽，防止高壓下密封圈翻轉。
• 組合密封（如斯特封、格萊圈）：需設計復合溝槽，集成支撐環和密封唇，如階梯槽或異形槽。
2. 材料特性
• 硬度：硬度高的材料（如90 Shore A）可減小溝槽寬度，硬度低的材料（如60 Shore A）需更寬溝槽以防止擠出。
• 彈性模量：高彈性材料（如硅橡膠）允許更小的壓縮率，溝槽深度可適當增加。
• 耐溫性：高溫材料（如氟橡膠）需考慮熱膨脹系數，溝槽尺寸需預留膨脹空間。
• 耐磨性：動密封場景需優化溝槽表面粗糙度（如 Ra≤0.8μm）以減少磨損。

二、工況條件

1. 壓力類型與大小
• 靜密封：低壓工況可采用簡單矩形槽；高壓工況需增加擋圈或設計防擠出結構（如溝槽邊緣倒角或加裝金屬擋圈）。
• 動密封：往復運動需溝槽寬度略大于密封圈直徑，以允許滾動；旋轉密封需控制溝槽深度，防止密封圈被壓入間隙。
• 脈動壓力：需設計緩沖槽或減小溝槽寬度，避免密封圈頻繁伸縮導致疲勞。
2. 溫度范圍
• 高溫：材料熱膨脹可能導致密封圈壓縮率變化，需通過溝槽深度補償（如減小槽深0.1~0.3mm）。
• 低溫：材料收縮可能導致泄漏，需增加初始?jí)嚎s率或選用低溫柔性材料（如硅橡膠）。
3. 介質特性
• 腐蝕性介質：需選用耐腐蝕材料（如PTFE包覆O形圈），并設計光滑溝槽表面（Ra≤0.4μm）以減少介質滯留。
• 潤滑性介質：可減小溝槽表面粗糙度以降低摩擦；非潤滑介質需增加溝槽寬度以減少磨損。
• 高壓氣體：需設計防氣蝕結構（如溝槽底部加裝透氣孔）。

三、運動方式與方向

1. 往復運動
• 溝槽寬度需滿足密封圈滾動需求（通常為線徑的1.1~1.3倍），并控制槽深以防止爬行。
• 高速運動需優化溝槽圓角（半徑0.3~1mm）以減少應力集中。
2. 旋轉運動
• 軸向密封需設計階梯槽或迷宮槽，防止密封圈被壓入間隙。
• 徑向密封需控制溝槽深度與軸徑比（通常槽深≤0.5倍軸徑）。
3. 復合運動
• 如擺動+旋轉工況，需設計異形溝槽（如橢圓形）以適應多方向變形。

四、裝配與加工約束

1. 裝配方式
• 徑向裝配：溝槽需設計導向角（通常30°~45°）以方便安裝。
• 軸向裝配：需預留安裝空間（如溝槽寬度比密封圈直徑大0.5~1mm）。
2. 加工方法
• 銑削：適合加工矩形槽，但需控制槽底圓角（半徑≤0.5mm）。
• 磨削：可實現高精度溝槽（如 Ra≤0.2μm），但成本較高。
• 電火花加工（EDM）：適用于硬質材料或復雜形狀溝槽（如異形槽）。
3. 成本限制
• 簡單形狀（如矩形）加工成本低，適合大批量生產；復雜形狀（如梯形）需專用刀具，成本較高。

五、密封性能要求

1. 泄漏率控制
• 高壓密封需設計多道溝槽（如雙O形圈結構）或迷宮密封。
• 真空密封需控制溝槽表面粗糙度（Ra≤0.1μm）以減少氣體滲透。
2. 摩擦與磨損
• 低摩擦需求（如液壓缸）需優化溝槽表面處理（如鍍硬鉻）或選用自潤滑材料（如PTFE）。
• 高耐磨需求（如工程機械）需增加溝槽硬度（如淬火處理）。
3. 壽命預期
• 長壽命設計需增大溝槽寬度以減少密封圈壓縮疲勞，或采用組合密封結構分散應力。

六、標準與規范

1. 國際標準
• ISO 3601：規定O形圈溝槽尺寸公差（如槽寬公差±0.1mm）。
• DIN 3760：針對液壓系統密封圈溝槽設計，推薦梯形槽角度為75°。
2. 行業標準
• 航空航天：需滿足NAS1613標準，溝槽表面需陽極氧化處理。
• 食品醫藥：需符合FDA標準，溝槽材料需無毒且易清潔。

七、環境因素

1. 振動與沖擊
• 需設計防松結構（如溝槽底部加裝彈簧）或增加溝槽深度以吸收振動。
2. 輻射與化學污染
• 核工業需選用抗輻射材料（如乙丙橡膠），并設計密封溝槽以防止輻射泄漏。
• 化工領域需設計防腐蝕涂層（如聚四氟乙烯噴涂）或采用全金屬溝槽。

可優化溝槽形狀以實現密封可靠、壽命長且成本可控的設計目標。
